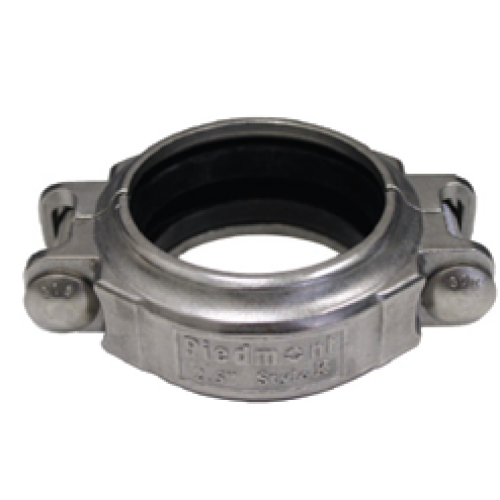

Marca: PIEDMONT
- Presión de régimen de trabajo 400 psi (28 bar) solo para tuberías del Schedule 40 (grosor de la pared de la tubería) con ranura de corte.
- Carcasa – CE8MN tipo DUPLEX o SUPERDUPLEX de acero inoxidable que cumple con la norma A 995 grado 2A de la ASTM. Piedmont también ofrece este estilo de acoplador en CE3MN (Grado 5A) para una mayor resistencia a la corrosión. También existen otras aleaciones disponibles.
- Juntas- Caucho EPDM (etileno-propileno no conjugado), apropiado para el servicio de agua fría y caliente. Dos formas de junta disponibles: en forma de C o adecuada para lavado a chorro. NSF/ANSI 61 aprobadas para componentes de sistemas de agua potable. No resultan apropiadas para petróleo.
- Pernos/ tuercas – Pernos de cabeza redonda, cerrojo acodado cuadrado, pernos de acero inoxidable 316 y tuercas hexagonales reforzadas que cumplen con las normas F-593 y 594, grupo 2, condición CW (onda continua) de la ASTM.
APLICACIONES:
Los acoples flexibles pueden ser utilizados para aplicaciones residenciales, comerciales e industriales como:
- Sistemas de Osmosis inversa.
- Sistemas de ultra filtración.
- Sistemas de Nano filtración.
- Sistemas de desalinización.
ESPECIFICACIONES:
| ESPECIFICACIONES DEL ESTILO K | |||||
| MEDIDA NOMINAL |
DIMENSIONES | PESO APROX |
PRESIÓN | ||
| X | Y | Z | |||
| Pulgadas | Pulgadas (mm) |
Pulgadas (mm) |
Pulgadas (mm) |
Lbs (Kg) |
PSI (BAR) |
| 3/4″ | 1.82 (46) |
2.90 (74) |
1.68 (43) |
0.7 (0.33) |
400 (28) |
| 1″ | 2.21 (55) |
3.40 (88) |
1.68 (43) |
0.8 (0.35) |
400 (28) |
| 1 1/4″ | 2.42 (62) |
3.60 (92) |
1.71 (43) |
0.8 (0.35) |
400 (28) |
| 1 1/2″ | 2.56 (68) |
3.90 (99) |
1.70 (43) |
0.9 (0.39) |
400 (28) |
| 2″ | 3.14 (80) |
4.13 (105) |
1.70 (43) |
0.9 (0.39) |
400 (28) |
| 2 1/2″ | 3.63 (94) |
5.00 (127) |
1.70 (43) |
1.5 (0.67) |
400 (28) |
| 3″ | 4.30 (110) |
5.50 (140) |
1.90 (47) |
1.8 (0.83) |
400 (28) |
| 4″ | 5.18 (132) |
6.81 (173) |
1.90 (47) |
3.3 (1.48) |
400 (28) |
| 6″ | 7.90 (201) |
9.75 (248) |
1.90 (47) |
5.2 (2.37) |
400 (28) |
| 8″ | 9.94 (253) |
12.13 (308) |
2.25 (57) |
8.6 (3.91) |
400 (28) |
| 10″ | 12.12 (308) |
14.26 (361) |
2.25 (57) |
8.6 (3.91) |
400 (28) |
| 12″ | 14.18 (360) |
16.26 (413) |
2.25 (57) |
12.2 (5.51) |
400 (28) |
| 16″ | 20.90 (530) |
21.85 (555) |
2.95 (75) |
52.8 (233) |
400 (28) |
| PRESIÓN DE RÉGIMEN DE TRABAJO | ||
| PESO DE LA TUBERIA |
MENOS DE 2″ DE DIÁMETRO |
2″ DE DIÁMETRO Y MAS |
| Schedule 40s | 400 psi (28 bar) | 400 psi (28 bar) |
| Schedule 10s | 400 psi (28 bar) | 150 psi (10 bar) |
| Schedule 5s | 400 psi (28 bar) | 120 psi (8 bar) |
